WD5040

WD5040芯片介绍

特征
 4.5V 至 40V 输入电压范围 1.5A 输出电流
高效率：高达 95%
无需肖特基二极管
FB参考电压0.8V
斜率补偿电流模式控制可实现出色的线路和负载瞬态响应
集成内部补偿
稳定的低 ESR 陶瓷输出电容器
输入欠压锁定
短路保护
热关断
浪涌电流限制和软启动
-40°C 至 +125°C 温度范围
封装-SOT23-6L

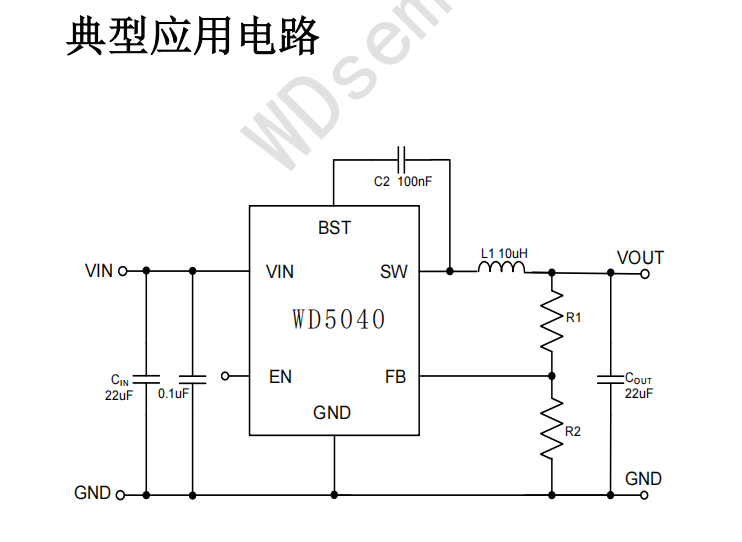

应用
分布式电力系统
汽车系统
高压电力转换工业电力系统
电池供电系统


WD5040
资料下载
文件下载：
