AX4054

AX4054单节充电管理ic产品描述:
     AX4054 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。
其soT封装与较少的外部元件数目使得AX4054成为便携式应用的理想选择。
AX4054可以适合USB电源和适配器电源工作。
     当输入电压(交流适配器或USB电源)被拿掉时, AX4054自动进入一个低
电流状态,将电池漏电流降至 2uA以下。也可将AX4054置于停机模式,以而
将供电电流降至50uA。AX4054的其他特点包括充电电流监控器、欠压闭锁、
自动再充电和一个用于指示充电结束和输入电压接入的状态引脚。

产品主要特点:
     1、高达500mA的可编程充电电流。2、无需MOSFET、检测电阻器或隔离
二极管。3、用于单节锂离子电池、采用SOT23-5封装的完整线性充电器。
4、恒定电流/恒定电压操作,并具有热调节功能。5、直接从USB端口给锂离
子电池充电。4.2V预设充电电压。6、C/10 充电终止;自动再充电。7、充电状
态输出引脚。8、待机模式下的供电电流为50uA。9、2.9V涓流充电器件版本。

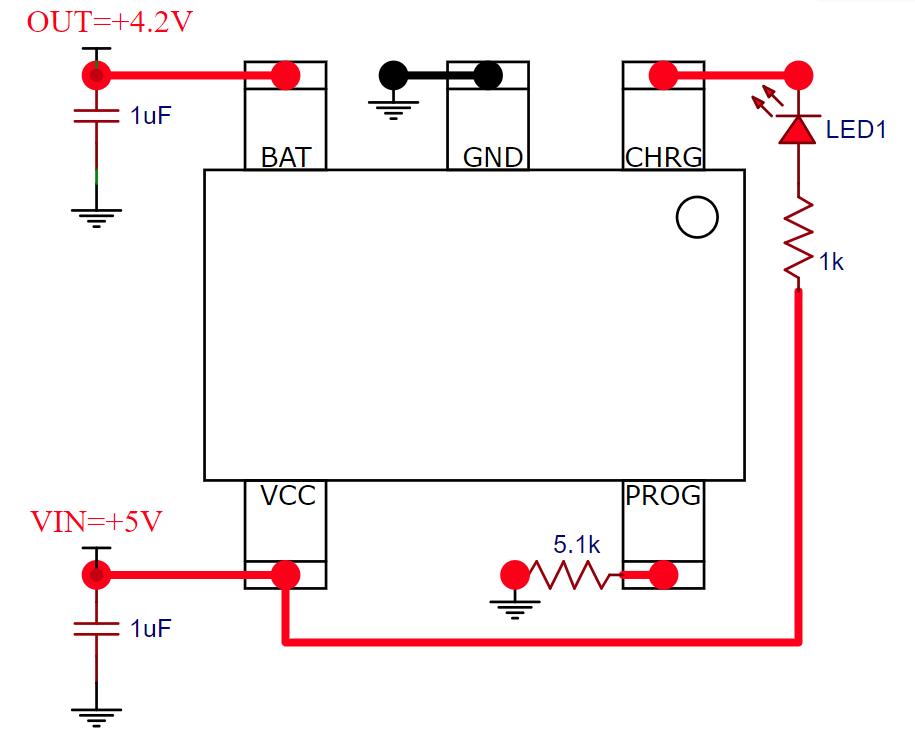

产品应用电路:
AX4054章节充电管理ic
